کابینت کنترل الکتریکی اکسترودر Yongte کیفیت و طراحی را بهینه کرد

کابینت کنترل اکسترودر Yongte: مزایا و ویژگی های کلیدی

ساختار و طرح کلی

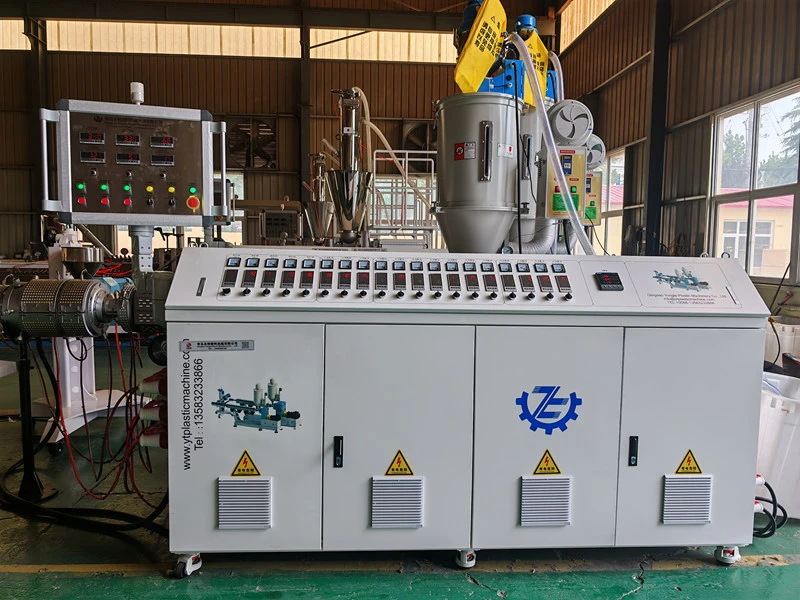

کابینت کنترل الکتریکی Yongte برای اکسترودرهای پلاستیکی یک سیستم کنترل درجه صنعتی است که به طور خاص برای خطوط اکستروژن پلاستیک Yongte طراحی شده است. توزیع نیرو، کنترل منطقی، انتقال سیگنال و حفاظت ایمنی را برای کل سیستم اکستروژن فراهم می کند.

نکات برجسته طراحی چیدمان

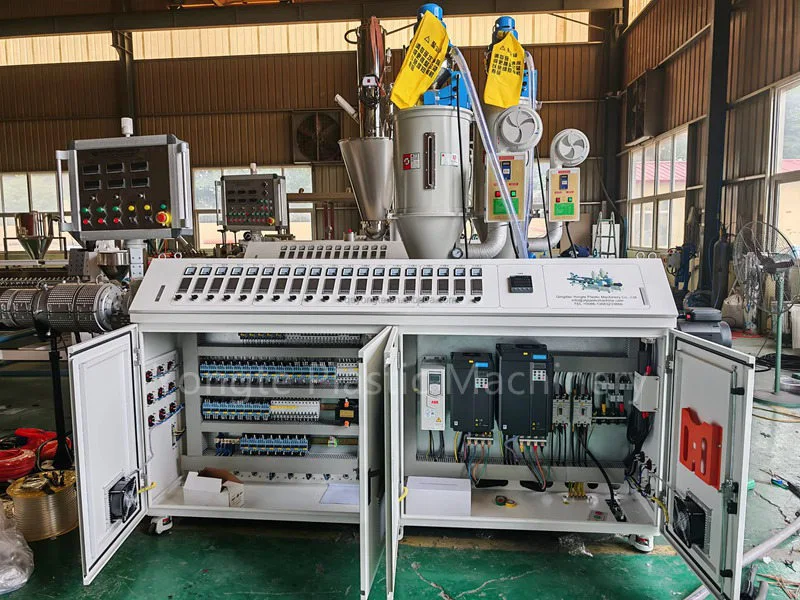

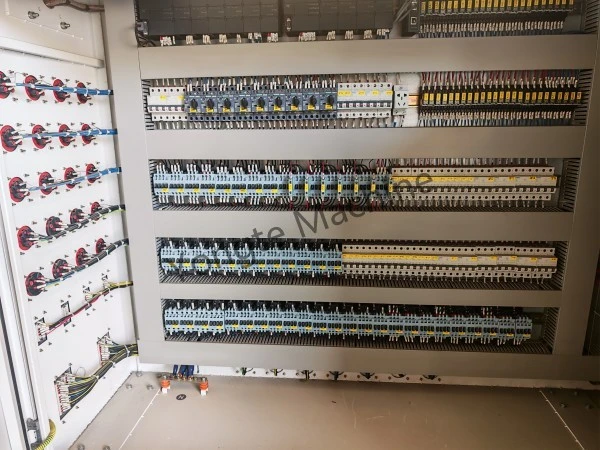

- طرح‌بندی مدولار لایه‌ای: کابینت دارای یک طرح منطقه‌بندی افقی چند لایه است که از بالا به پایین به صورت زیر مرتب شده‌اند:

- لایه بالایی: PLC و ماژول های کنترل. بلوک های ترمینال (منطقه سیم کشی سیگنال)

- لایه میانی: کلیدهای مدار اصلی، کلیدهای هوای انشعاب، گروه های کنتاکتور/رله

- لایه پایین: رله های میانی با چگالی بالا. بلوک های ترمینال (منطقه سیگنال I/O)

- سمت چپ: پایانه های ورودی/خروجی کابل؛ پایانه های اتصال به زمین و هم پتانسیل

- منطقه بندی پاک و جداسازی فیزیکی مدارهای کنترل و برق: اجزای برق با جریان بالا (به عنوان مثال، قطع کننده های اصلی، کنتاکتورها) به طور فیزیکی از عناصر کنترل ولتاژ پایین (مانند رله ها، بلوک های ترمینال سیگنال) جدا می شوند تا تداخل الکترومغناطیسی را حذف کرده و تعمیر و نگهداری را ساده کنند.

- سیم‌کشی استاندارد و کاردستی ممتاز: همه کابل‌ها دارای کد رنگی هستند (بر اساس استانداردهای صنعتی-قرمز (L1)، آبی (L2)، زرد (L3)، سیاه (خنثی) و سبز/زرد (زمین) — برای مدارهای برق و کنترل.

1. مزایا و ویژگی‌های فنی اصلی

قابلیت اطمینان و ایمنی بالا

- سیستم حفاظتی جامع:

کلیدهای هوای چند مرحله ای و قطع کننده های مدار، حفاظت از اضافه بار، اتصال کوتاه و جریان باقیمانده (نشتی) را برای هر دو منبع تغذیه اصلی و بارهای انشعابی فراهم می کنند - از خرابی های آبشاری جلوگیری می کند و تداوم عملیاتی سیستم را تضمین می کند.

برچسب‌های هشدار ولتاژ بالا روی نمای بیرونی کابینت چسبانده شده‌اند و درب کابینت دارای قفل ایمنی است که به‌طور خودکار هنگام باز شدن برق را قطع می‌کند—کاملاً مطابق با GB/T 5226.1 و سایر استانداردهای ایمنی صنعتی بین‌المللی.

یک شینه مسی زمینی مستقل در پایه کابینت نصب شده است که از اتصال مطمئن و کم امپدانس به زمین همه محفظه‌های تجهیزات داخلی برای کاهش تخلیه استاتیکی و خطرات نشتی اطمینان می‌دهد.

- انتخاب جزء با مشخصات بالا:

اجزای اصلی - از جمله کلیدهای مدار، کنتاکتورها و رله‌ها - از تولیدکنندگان پیشرو در سطح صنعتی (مانند زیمنس، اشنایدر الکتریک، چینت) تهیه می‌شوند که برای دوام استثنایی تحت سیکل‌های استارت استاپ مکرر و تداخل الکترومغناطیسی انتخاب شده‌اند و از عملکرد بی‌وقفه اکسترودر 24/7 پشتیبانی می‌کنند.

بلوک‌های ترمینال از طرح‌های گیره فنری یا پیچی با جریان بالا استفاده می‌کنند تا از اتصالات مقاوم و مقاوم در برابر لرزش اطمینان حاصل کنند - به حداقل رساندن خطرات شل شدن، ایجاد قوس یا تخریب حرارتی در طول عملیات طولانی مدت و با بار بالا.

مدولاریت و مقیاس پذیری

- طراحی مدولار استاندارد:

هم مدارهای قدرت و هم مدارهای کنترلی از معماری مدولار استاندارد پیروی می‌کنند، و تطبیق سریع در پیکربندی‌های اکسترودر مختلف Yongte را امکان‌پذیر می‌سازد - از جمله (تک پیچ، دو پیچ، و مدل‌هایی که دارای رتبه‌بندی‌های مختلف قدرت موتور هستند) و یکپارچه‌سازی یکپارچه سیستم‌های تولیدی درجه یک (خط تولید پیشرفته) را تسهیل می‌کند. ایستگاه های کاری خودکار یا نظارت بر کیفیت درون خطی).

- فضای رزرو شده فراوان:

این کابینت شامل موقعیت‌های سخاوتمندانه رزرو شده بلوک ترمینال و فضای نصب است که به گسترش انعطاف‌پذیر سیگنال‌های ورودی/خروجی و مدارهای برق اجازه می‌دهد تا نیازهای خاص مشتری را برآورده کنند - مانند فیدرهای اندازه‌گیری گرانشی، سنسورهای آنلاین بی‌درنگ، یا تعویض‌کننده‌های صفحه نمایش خودکار.

ضد تداخل و پایداری عملیاتی

- طراحی مطابق با EMC:

جداسازی فیزیکی دقیق بین سیم‌کشی برق و کنترل، استفاده از کابل‌های محافظ برای سیگنال‌های حساس، و توپولوژی زمین بهینه‌سازی شده به طور موثر تداخل الکترومغناطیسی تولید شده توسط دستگاه‌های پرقدرت (مانند اینورترها، موتورها) را کاهش می‌دهد و از پایداری نمایشگرها، حسگرهای LC، حسگرهای MI و نویز بدون عملکرد جلوگیری می‌کند.

- مدیریت حرارتی و سازگاری محیطی:

لوورهای تهویه ادغام شده در درب های کابینت و پانل های جانبی باعث خنک شدن همرفت طبیعی می شوند، دمای عملیاتی بهینه را برای اجزای داخلی حفظ می کنند و از پیری حرارتی جلوگیری می کنند.

طراحی کابینت مهر و موم شده با گرد و غبار - دارای درب های واشر دار و ورودی های کابل مهر و موم شده - عملکرد قابل اعتماد را در محیط های کارخانه ای سخت که با گرد و غبار، غبار روغن و لرزش مکانیکی مشخص می شود تضمین می کند و در نتیجه عمر مفید قطعه را افزایش می دهد.

سهولت بهره برداری و نگهداری

- تعامل شهودی انسان و ماشین:

یک پنل اپراتور صفحه نمایش لمسی داخلی در قسمت بیرونی کابینت، نظارت در زمان واقعی و تنظیم پارامترهای اکستروژن حیاتی - از جمله دمای بشکه، سرعت پیچ، فشار ذوب و نرخ خروجی - را با یک رابط کاربری واضح و کاربرپسند که برای کارایی اپراتور بهینه شده است، امکان پذیر می کند.

- طراحی تعمیر و نگهداری سریع:

همه اجزا و بلوک‌های ترمینال به طور یکنواخت برچسب‌گذاری شده و به شماتیک‌های الکتریکی رسمی ارجاع داده می‌شوند که امکان تشخیص و رفع سریع خطا را فراهم می‌کند.

چیدمان فیزیکی لایه‌ای به تکنسین‌ها اجازه می‌دهد تا مدارهای معیوب را بدون جداسازی گسترده جداسازی کرده و به آن دسترسی داشته باشند و به طور قابل‌توجهی زمان خرابی برنامه‌ریزی نشده را کاهش دهند.

منطقه ورودی کابل سمت چپ اختصاصی از پایانه‌های مستقل و بدون فشار برای لنگر انداختن ایمن کابل استفاده می‌کند - پیکربندی مجدد یا اصلاحات میدانی آینده را ساده می‌کند.

سفارشی سازی خاص اکسترودر

- تطبیق دقیق قدرت:

مدارهای قدرت برای مطابقت با توان موتور، بار گرمایشی و نیازهای درایو کمکی اکسترودرهای Yongte مهندسی شده‌اند - تضمین تامین پایدار و بدون نوسان بخاری‌ها، موتورهای اصلی و کمکی، پمپ‌های آب و سایر بارهای بحرانی - خطر اضافه بار، ولتاژ یا عدم تعادل فاز را حذف می‌کنند.

- منطق کنترل بهینه:

الگوریتم‌های کنترل ویژه اکسترودر از پیش بارگذاری‌شده از پروفایل‌های دمای بشکه تقسیم‌بندی‌شده، تنظیم سرعت پیچ حلقه بسته، کنترل تغذیه همگام‌شده، و خود عیب‌یابی هوشمند - متناسب با نیازهای فرآیند منحصربه‌فرد برنامه‌های مختلف ترموپلاستیک، از جمله WPC، PVC، PET، PVC، چرخه مجدد، تطبیق داده می‌شوند.

- طراحی افزونگی:

مدارهای بحرانی - از جمله مدارهای موتور محرک اصلی و مناطق گرمایش جداگانه - دارای ظرفیت داخلی برای جذب نوسانات بار گذرا و حفظ تولید مداوم و بدون وقفه - حتی در شرایط عملیاتی متغیر.

2. مزیت های هم افزایی با سیستم کامل اکسترودر

- یکپارچه سازی سیستم یکپارچه:

کابینت به طور کامل از قبل سیم کشی شده و در کارخانه به همراه واحد اصلی اکسترودر تست شده است. تمام کابل‌کشی‌های داخلی و راه‌اندازی عملکردی قبل از تحویل تکمیل می‌شوند - برای آماده‌سازی فوری تولید، فقط نیاز به اتصال در محل منبع تغذیه اصلی دارند و در نتیجه زمان و پیچیدگی نصب در میدان را به حداقل می‌رسانند.

- تحرک و حفاظت از محیط زیست:

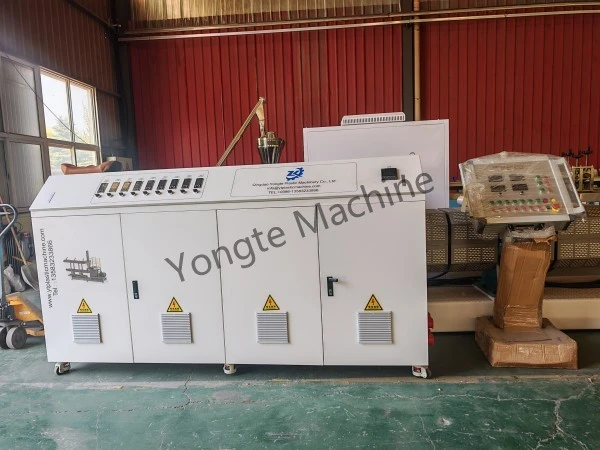

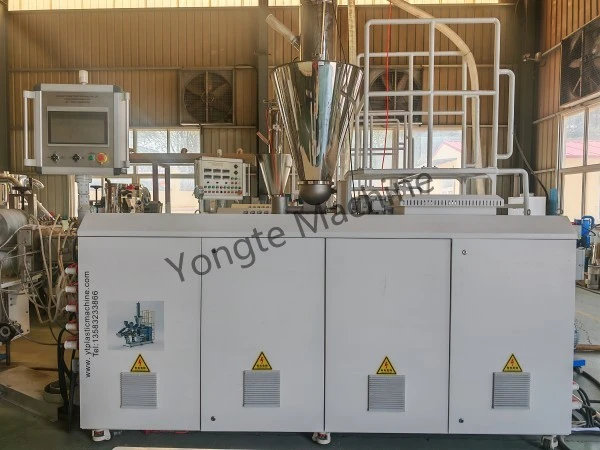

کاستورهای سنگین نصب شده در پایه کابینت امکان جابجایی نرم و بدون ابزار را در کارگاه فراهم می کند. محفظه کابینت از ورق فلزی با روکش پودری مقاوم در برابر خوردگی و ضد روغن استفاده می کند که برای دوام طولانی مدت در محیط های تولید صنعتی طراحی شده است.

- برندسازی و رعایت مقررات:

کابینت لوگوی برند Yongte و اطلاعات تماس رسمی را به طور برجسته نشان می دهد. این به طور کامل با استانداردهای اصلی صدور گواهینامه صادرات - از جمله CE و UL - مطابقت دارد تا الزامات مقررات جهانی و انطباق برای مشتریان خارج از کشور را برآورده کند.

خلاصه

کابینت کنترل الکتریکی اکسترودر Yongte یک سیستم کنترل الکتریکی درجه صنعتی، بسیار قابل اعتماد و بهینه سازی شده برای کاربرد است. مزایای اصلی آن عبارتند از:

✅ ایمن و قابل اعتماد: معماری محافظ چند سطحی، قطعات صنعتی ممتاز، و آمادگی عملیاتی 24/7

✅ چیدمان منطقی: سازماندهی فیزیکی مدولار و لایه ای؛ جداسازی دقیق مدارهای برق و کنترل؛ کاهش موثر EMI؛ دسترسی به تعمیر و نگهداری ساده شده

✅ مقیاس پذیری بالا: فضای اختصاصی سخاوتمندانه برای گسترش ورودی/خروجی و ارتقاء قدرت - پشتیبانی از نیازهای خط تولید در حال تحول و ادغام های سفارشی

✅ کاردستی ممتاز: سیم کشی استاندارد شده با کد رنگی؛ برچسب زدن یکنواخت؛ مونتاژ دقیق مطابق با استانداردهای بین المللی نصب برق

✅ سازگاری با فرآیند بالا: منطق کنترل خاص اکستروژن و افزونگی - تضمین عملکرد ثابت و پایدار در کاربردهای مختلف پردازش پلاستیک

این کابینت کنترل پیشرفته به عنوان تضمین اساسی برای عملکرد پایدار، کارآمد و قابل اعتماد اکسترودرهای Yongte عمل می کند - به ویژه برای محیط های تولید با قابلیت اطمینان بالا، از جمله خطوط کامپوزیت چوب-پلاستیک (WPC)، اکستروژن لوله های پلاستیکی، خطوط ورق و پروفیل پلاستیکی، و سیستم های بازیافت پلاستیک زباله.
